13. КОРОБКА ПЕРЕДАЧ

На автомобилях Камаз-65115, в зависимости от моделей и комплектаций, применяются коробки передач моделей 142, 152, 161 или ZF-9S109 фирмы "ZAHNRADFABRIK" (Германия).

коробка передач модели 142— механическая, пятиступенчатая, состоит из основного редуктора; модели 152— десятиступенчатая, отличающаяся от модели 142 наличием двухступенчатого делителя, расположенного впереди основной коробки.

Управление коробками передач моделей 142 и 152 механическое, дистанционное, качающимся рычагом, установленным на двигателе, управление делителем —селекторное, пневмомеханическое с помощью переключателя на рычаге переключения передач.

коробка передач модели 161 – механическая, восьмиступенчатая, включает основной четырехступенчатый редуктор и планетарный демультипликатор, расположенный сзади основной коробки.

На крышке коробки установлена опора рычага переключения передач оригинальной конструкции. В ней находятся шток и рычаг управления редуктором, механизм предохранения от случайного включения заднего хода и пневматические клапаны переключения демультипликатора.

коробка передач модели ZF- 9S109 – механическая, девятиступенчатая, имеющая по сравнению с моделью 161 дополнительную пониженную передачу.

Регулирование дистанционного привода управления механизмом переключения передач в коробках передач моделей 142, 152, проводите при нейтральном положении рычага переключения передач в следующем порядке:

— ослабьте стяжные болты 5 (см. рис. Регулирование привода) и, вывернув болты 3, обеспечьте зазор в соединении, навернув на один-два оборота регулировочный фланец 4 на тягу 6;

— ослабив контргайку 1, вверните установочный винт 2, застопорив этим перемещение штока 7;

— ослабив контргайку 1 (см. рис. Установочный винти контргайка), вверните установочный винт 2, застопорив этим перемещение рычага переключения передач;

— вращая, переместите по резьбе регулировочный фланец 4 (см. рис. Регулирование привода) до контакта по всей поверхности с фланцем штока 7. Установите болты 3 изатяните стяжные болты 5;

— выверните установочный винт 2 на 21 мм и застопорите его контргайкой;

— выверните установочный винт 2(см. рис.Установочный винт и контргайка) на 31 мм и застопорите его контргайкой.

Зазор в клапане включения делителя проверяйте при отрегулированном приводе выключения сцепления и номинальном давлении сжатого воздуха в пневмоприводе тормозов в следующем порядке:

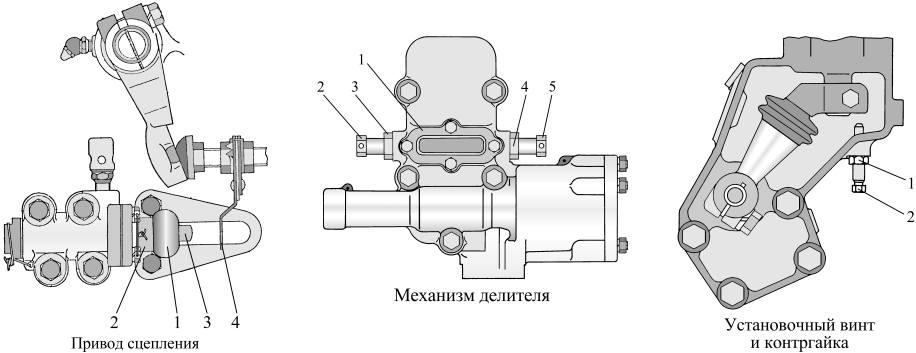

— снимите резиновый пылепредохранитель 1 (см. рис. Привод сцепления);

— плавно нажмите педаль сцепления до упора;

— щупом проверьте зазор между крышкой 2 и ограничителем штока 3.

При номинальном давлении сжатого воздуха в пневмоприводе тормозов зазор должен быть 0,2…0,3 мм. Зазор контролируйте не позднее 30 с после выключения сцепления.

При необходимости отрегулируйте зазор, перемещая упор (флажок) 4 штока клапана. После установки требуемой величины закрепите упор гайками, гайки застопорите отгибными шайбами.

Ход рычага делителя передач проверяйте при наличии сжатого воздуха в пневмоприводе тормозов. Для замера:

—снимите крышку 1 (см. рис. Механизм делителя) смотрового люка механизма переключения делителя передач;

—нажмите до упора педаль сцепления;

—передвигая переключатель управления делителем передач (см. рис. Схема переключения передач раздел «Эксплуатация автомобиля Камаз-65115») из верхнего положения в нижнее или наоборот, замерьте ход рычага по центру отверстия. Нормальная величина хода—- 16,5...19.0 мм.

Привод управления механизмом переключения передач

1 - рычаг переключения передач;

2 - опора рычага переключения передач;

3 - тяга;

4 - стержень;

5 - рычаг;

6 - кронштейн реактивной штанги;

7 - тяга реактивная;

8 - кожух защитный;

9 - хвостовик;

10 - гайка.

Регулируйте ход рычага в следующем порядке:

— ослабьте контргайки 3, 4 (см. рис. Механизм делителя) и выверните установочные винты 2, 5;

— установите переключатель на рукоятке рычага переключения передач в нижнее положение (Н);

— нажмите педаль сцепления до упора;

— вверните задний установочный винт 5 до контакта с рычагом, после этого доверните его еще на '/.₄ оборота и застопорите контргайкой 4;

— установите переключатель в верхнее положение (В) и нажмите педаль сцепления до упора. Вверните передний установочный винт 2так же, как был ввернут задний винт.

Регулировку дистанционного привода управления механизмом переключения передач коробок передач моделей 161и ZF-9S109  (см. рис. Привод управления механизмом переключения передач) производите при нейтральном положении рычага переключения передач в следующем порядке:

– зафиксируйте тягу 3 технологическим стержнем 4 (d=4мм, l=100мм) в опоре 2;

– установите хвостовик 9 в коническое отверстие рычага 5 , затяните гайку 10 моментом 40...50 Нм, для модели 161 зашплинтуйте;

— удалите технологический стержень;

—    отклонение общей плоскости симметрии рычага 1 и тяги 3 от вертикальной плоскости не более 2 мм обеспечить изменением длины тяги 7.

Пробки слива масла в картерах коробок моделей 142, 144, 152, 154

Уровень масла в картере коробки передач проверяйте указателем, вмонтированным в пробку 2 (см. рис. Пробки слива масла в картере коробки модели 161 и Пробки слива масла в картерах коробок моделей 142 и 152) маслозаливной горловины. Нормальный уровень должен доходить до верхней метки на указателе. При проверке уровня пробку не вворачивайте, а только вставьте ее в отверстие до упора в резьбу.

Для коробок передач модели ZF- 9S109 уровень масла должен доходить до нижней кромки заливных (контрольных) отверстий 3, расположенных симметрично по обе стороны коробки (см. рис. Пробки слива масла в картере коробки модели ZF-9S109).

ЗАМЕНА МАСЛА

Сливайте масло из картера, когда оно еще теплое от нагрева при работе: для коробок моделей 152 и 142 — вывернув пробки 1, 3, 4на автомобиле Камаз-65115 с делителем (1 и 4 —без делителя); для коробки модели 161 — вывернув масляный фильтр 1, установленный на заднем торце картера демультипликатора, и пробки 2 и 3 картера; для модели ZF- 9S109 – вывернув пробки одного из заливных отверстий 3 и пробки 1 и 2 сливных отверстий. Очистите магнитные пробки от грязи и после слива отработавшего масла установите их на место.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ коробки передач, ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ
